Прилагођени центрифугални вентилатори постају све популарнији за специјализоване индустријске системе за руковање ваздухом

Индустријска вентилација ретко је примена која одговара свима. Вентилатор који добро ради у општем вентилационом систему можда није погодан за процес који рукује абразивном прашином, корозивним гасовима, високотемпературним ваздухом или условима притиска који се стално мењају. Због тога прилагођена решења за центрифугални вентилатор добијају пажњу у специјализованим индустријским системима за обраду ваздуха. Уместо да изаберу стандардни модел и покушају да прилагоде систем око њега, инжењери могу да конфигуришу вентилатор према стварном протоку ваздуха, притиску, температури, материјалу и условима рада.

Зашто стандардни избор вентилатора није увек довољан

У практичним пројектима, потребан проток ваздуха је само један део процеса селекције. Процес може захтевати 30.000 м³/х ваздуха при статичком притиску од 3.000 Па, на пример, док транспортовани гас може да достигне 180°Ц и садржи фину прашину. Одабир центрифугалног вентилатора заснованог само на протоку ваздуха може довести до недовољног притиска, прекомерне потрошње енергије или превременог хабања радног кола.

Бољи приступ је да се успостави комплетна радна тачка пре избора опреме. Инжењери треба да одреде проток ваздуха, статички притисак, температуру гаса, густину гаса, концентрацију прашине, корозивност, радне сате и висину инсталације. Ови параметри одређују дизајн радног кола, снагу мотора, конструкцију кућишта, распоред вратила, конфигурацију лежаја и избор материјала.

Дизајн радног кола треба да одговара процесу

Радно коло је једна од најважнијих компоненти центрифугалног вентилатора, посебно у апликацијама које укључују прашину или честице. Лопатице закривљене уназад се често бирају тамо где су енергетска ефикасност и стабилан рад приоритет, док радијалне или тешке конструкције лопатица могу бити прикладније за ваздух оптерећен материјалом.

На пример, узмите у обзир систем за сакупљање прашине који рукује са приближно 25.000 м³/х на 2.500 Па. Ако ваздух садржи абразивне честице, лагано стандардно радно коло може доживети брзу ерозију сечива. Прилагођени дизајн може да користи дебља сечива, ојачану конструкцију или материјале отпорне на хабање у подручјима са великим ударом. Циљ није једноставно учинити импелер јачим; геометрија лопатице мора и даље одржавати прихватљиву аеродинамичку ефикасност.

Одабир материјала може одредити вијек трајања

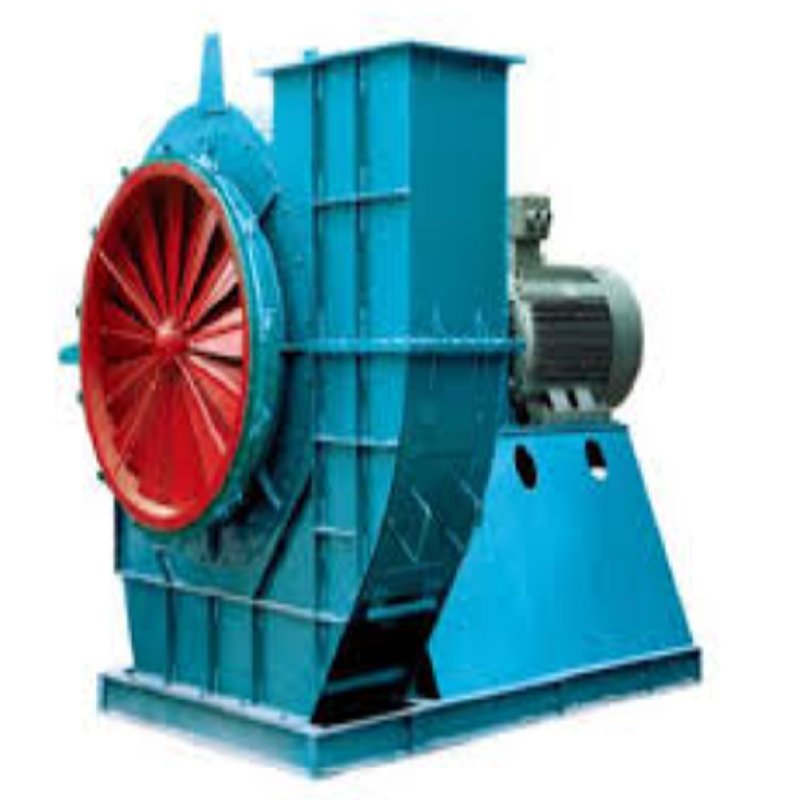

Избор материјала постаје критичан када центрифугални вентилатор рукује корозивним гасовима или ваздухом високе температуре. Угљенични челик може бити довољан за обичну вентилацију, али апликације које укључују хемијске паре, влагу или агресивне гасове могу захтевати нерђајући челик или специјализоване премазе.

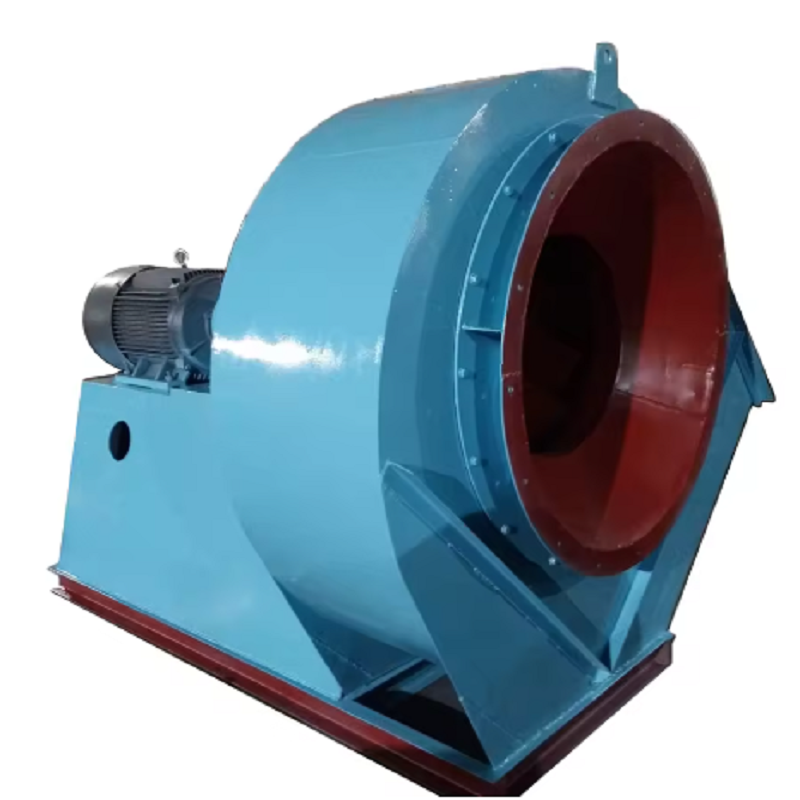

За апликације на високим температурама, инжењери такође морају да размотре више од материјала кућишта. Експанзија осовине, температура лежаја, распоред заптивања, конфигурација спојнице и локација мотора могу утицати на поузданост. У једној типичној примени издувних гасова из пећи, премештање мотора даље од струје врућег гаса и коришћење одговарајућег распореда за хлађење вратила може значајно смањити пренос топлоте на лежајеве.

Студија случаја: Побољшање система за усисавање прашине

Производни погон је радио са системом за усисавање прашине где је постојећи вентилатор често доживљавао вибрације и опадајући проток ваздуха. Оригинална јединица је изабрана у складу са захтевом за номинални проток ваздуха, али стварни процес је садржао више абразивне прашине него што се првобитно очекивало.

Инспекција је показала да су накупљање прашине и неравномерно хабање променили баланс радног кола. Уместо да једноставно замени мотор, инжењерски тим је прегледао целокупно радно стање. Заменски центрифугални вентилатор је дизајниран са прикладнијом конфигурацијом радног кола, ојачаним деловима хабања, побољшаним приступом за чишћење и величином мотора за стварни отпор система.

Након инсталације, постројење је забележило стабилнији проток ваздуха и значајно смањене вибрације. Што је још важније, интервале одржавања је постало лакше предвидети јер је вентилатор био дизајниран за стварне услове пуњења прашине, а не за теоретску радну тачку чистог ваздуха.

Губитак притиска треба израчунати пре коначног избора

Једна уобичајена грешка у пројектима вентилатора је одабир опреме према протоку ваздуха уз потцењивање отпора система. Центрифугални вентилатор мора да превазиђе укупан губитак притиска који стварају канали, колена, филтери, пригушивачи, измењивачи топлоте, циклони, пречистачи и друге компоненте.

Практичан прорачун треба да обухвати и статичке и динамичке губитке. Ако систем захтева 20.000 м³/х, а израчунати отпор је 2.800 Па, избор вентилатора од 20.000 м³/х и 2.000 Па неће решити проблем. Вентилатор може радити даље од своје предвиђене тачке, што доводи до недовољног протока ваздуха или нестабилног рада.

За пројекте реконструкције, инжењери треба да измере стварни диференцијални притисак где год је то могуће уместо да се у потпуности ослањају на стару пројектну документацију. Мерења на терену могу открити зачепљене филтере, мале канале, делимично затворене клапне или друге скривене изворе отпора.

Прилагођавање такође може да смањи потрошњу енергије

Прилагођавање не значи нужно скупљи вентилатор са нижим оперативним трошковима. Правилно аеродинамичко усклађивање може заправо смањити потрошњу енергије центрифугалног вентилатора током његовог радног века.

Претпоставимо да индустријски вентилатор ради 8.000 сати годишње и захтева 75 кВ у својој нормалној радној тачки. Чак и смањење просечне потрошње од 5 кВ представља приближно 40.000 кВх годишње уштеде електричне енергије. Уз цену електричне енергије од 0,10 долара по кВх, то је око 4.000 долара годишње.

Због тога ефикасност вентилатора треба процењивати користећи цео радни циклус, а не само набавну цену. Нешто скупљи вентилатор може да обезбеди бржи поврат улагања ако ради ближе својој тачки најбоље ефикасности и избегава непотребно стварање притиска.

Треба узети у обзир рад са променљивом брзином

Многи индустријски процеси не функционишу уз константан проток ваздуха. У овим случајевима, погон са променљивом фреквенцијом може омогућити центрифугалном вентилатору да прилагоди брзину у складу са стварним захтевима процеса.

На пример, ако вентилациони систем захтева пун проток ваздуха само током вршне производње, континуирано покретање вентилатора при максималној брзини троши енергију. Смањење брзине вентилатора током периода мање потражње може обезбедити значајне уштеде јер се снага вентилатора мења приближно са коцком брзине ротације у упоредивим условима.

Међутим, контролу променљиве брзине не треба додавати слепо. Вентилатор, мотор, погон, лежајеви и стратегија управљања системом морају се проценити заједно. Опсег рада такође мора остати у оквиру препоручених перформанси произвођача.

Бука и вибрације су део дизајна

Бука је још један фактор који се понекад игнорише све до након инсталације. Прилагођени центрифугални вентилатор може да садржи мере као што су оптимизована геометрија лопатица, одговарајућа брзина ротације, флексибилне везе, изолација вибрација и акустични третман.

Вибрације такође треба да се позабаве извором. Током пуштања у рад, техничари треба да провере поравнање осовине, баланс радног кола, стање лежаја, крутост темеља и поравнање спојнице. Ако се вибрације мере на кућишту вентилатора, корисно је упоредити очитавања при различитим брзинама уместо претпоставке да ће замена лежајева решити проблем.

Приступ за одржавање треба унапред осмислити

Вентилатор који ради добро, али га је тешко одржавати, може временом постати скуп. За индустријску примену, прилагођени дизајн центрифугалних вентилатора може укључивати врата за преглед, места за одвод, заменљиве хабајуће плоче, приступ масти, подељена кућишта и друге карактеристике засноване на захтевима одржавања.

За апликације за руковање прашином, лак приступ радном колу је посебно драгоцен. Техничари би требало да буду у могућности да прегледају накупљање и хабање без потпуног растављања јединице. Ово смањује време застоја у одржавању и чини проверу засновану на стању практичнијом.

Шта инжењери треба да обезбеде када наручују прилагођени вентилатор

Да би се избегли непотребни редизајни, купци треба да пруже што је више могуће оперативних информација пре него што затраже понуду. У најмању руку, техничка спецификација треба да садржи:

Потребан проток ваздуха, пожељно у м³/х, м³/с, или ЦФМ

Статички притисак или укупни притисак

Температура гаса

Густина гаса када се значајно разликује од стандардног ваздуха

Концентрација прашине и карактеристике честица

Састав корозивног гаса, ако је применљиво

Потребни радни сати

Висина инсталације

Захтеви за напајање и мотор

Унутрашња или спољашња инсталација

Правац ротације и оријентација пражњења

Ограничења простора

Захтеви за буку

Применљиви стандарди или захтеви за сертификацију

Са овим параметрима, произвођач може изабрати одговарајућу конфигурацију центрифугалног вентилатора уместо да се ослања на претпоставке.

Прилагођавање би требало да реши специфичан инжењерски проблем

Сврха прилагођавања није додавање непотребних функција. Добар прилагођени центрифугални вентилатор треба да се бави јасно дефинисаним радним захтевима: вишим притиском, абразивним материјалима, корозивним гасовима, повишеном температуром, ограниченим простором за инсталацију, мањом потрошњом енергије, лакшем одржавањем или побољшаном поузданошћу.

Пре финализације дизајна, инжењери треба да упореде предложену криву вентилатора са стварном кривом система и провере снагу мотора, радну тачку, ефикасност и сигурносну маргину. За критичне примене, фабричко тестирање перформанси и тестирање вибрација могу пружити додатно поверење пре испоруке.

Како индустријски процеси постају све специјализованији, прилагођени инжењеринг вентилатора ће наставити да игра важну улогу у руковању ваздуха. Најефикаснији приступ је да почнете са условима процеса, израчунате стварне системске захтеве, а затим конфигуришете центрифугални вентилатор у складу са тим захтевима. Овај метод може захтевати више инжењерског рада на почетку, али може спречити уобичајене проблеме као што су недовољан проток ваздуха, прекомерна потрошња енергије, превремено хабање и поновљено одржавање касније током животног века опреме.
