Како одабрати центрифугални вентилатор са топлим ваздухом

Основни 6 фактора за избор квалификованог  центрифугалног вентилатора

1. Потврдите максималну радну температуру ваздуха

Отпорност на температуру је главни приоритет за сваку центрифугалну опрему на високим температурама. Конвенционални стандардни модели раде на медијуму топлог ваздуха од 80℃-200℃, док прилагођене верзије за тешке услове рада могу поуздано управљати 200℃-450℃ сушењем врућег ваздуха и димних гасова из пећи. Критична тачка коју многи корисници пропуштају је разликовање температуре околине од стварне средње температуре ваздуха. Ако ваздух који се помера прелази 200℃, обични вентилатори од ливеног гвожђа једноставно неће радити. У овим случајевима, о кућишту од нерђајућег челика 304 упарено са носачем мотора са ваздушним хлађењем се не може преговарати. Уобичајена и скупа грешка у радионицама је покушај употребе обичног високотемпературног вентилатора као замене за наменски направљен центрифугални вентилатор са топлим ваздухом.

2. Ускладите параметре запремине ваздуха и статичког притиска

Запремина ваздуха (ЦФМ/м³/х) и статички притисак у каналу директно одређују колико ће ефикасно радити ваш вентилатор. Високотемпературни центрифугални вентилатори са назад закривљеним радним колима нуде већи статички притисак од вентилатора са аксијалним протоком, што их чини идеалним за дуге канале и постављање више цевовода. За затворене системе циркулације тунела за сушење увек уградите сигурносну маргину од 10% на запремину ваздуха. За издувне системе који преносе прашњави врући димни гас, додајте 15% вашем захтеву за статички притисак да бисте узели у обзир потенцијалне блокаде. Професионални избор захтева преклапање криве отпорности система са кривом перформанси вентилатора да би се закључала најбоља радна тачка ефикасности за ваш центрифугални вентилатор са топлим ваздухом.

3. Изаберите материјал кућишта вентилатора и радног кола · 80℃-180℃ средњи: кућиште од угљеничног челика К235 са радним колом од ливеног алуминијума. Исплатив избор за радионице за сушење хране.

· 180℃-350℃ средњи: тело од нерђајућег челика 304 са радним колом од легуре отпорне на топлоту. Пружа одличну отпорност на оксидацију и термичку деформацију.

· Корозивни врући, влажни ваздух: Користите конструкцију од нерђајућег челика 316Л да бисте издржали киселу и алкалну парну корозију.

4. Проверите топлотну изолацију мотора и структуру топлотне изолације.

Квалитетан високотемпературни центрифугални вентилатор мора бити опремљен изолованим мотором класе Х (процењено на 180℃) и независним топлотним штитом хлађеним ваздухом или водом. Ово подешавање спречава одвођење топлоте из топлог кућишта вентилатора у мотор. Повољни вентилатори често прескачу овај критични носач топлотне изолације, што доводи до брзог старења намотаја и сагоревања мотора у року од само три месеца непрекидног рада.

5. Потврдите простор за инсталацију и режим рада

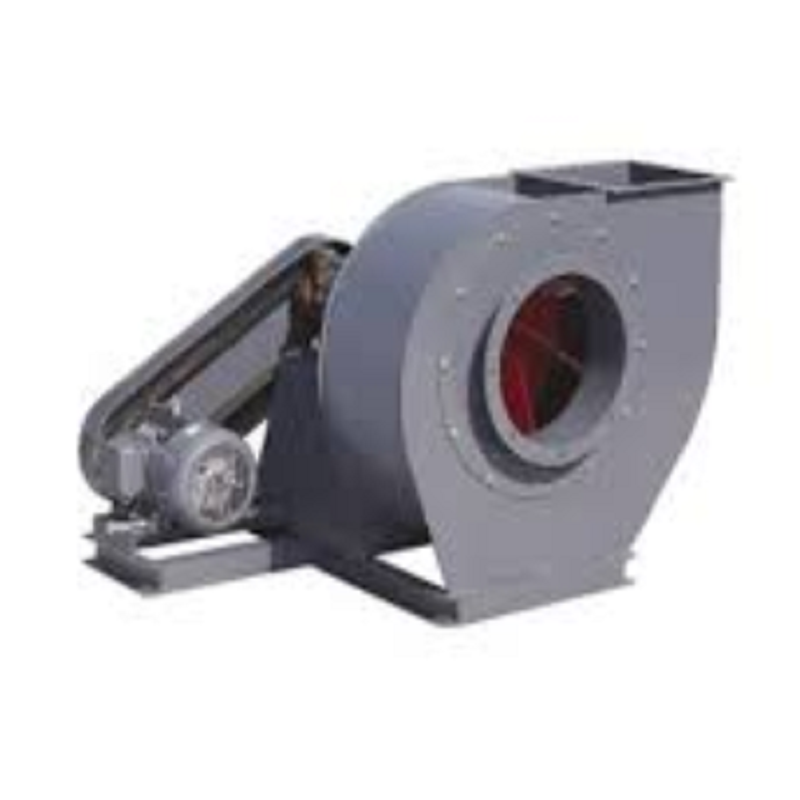

Вентилатори долазе у две примарне конфигурације: директно повезани и са ременским погоном. Директно повезани модели заузимају мање простора и имају мање покретних делова, што их чини поузданим за циркулацију топлог ваздуха константне брзине. С друге стране, јединице са ременским погоном омогућавају бесконачну контролу брзине, што је савршено за линије за сушење са подесивом температуром. Такође, не заборавите да потврдите ИП оцену (обично ИП54 или ИП55) како бисте били сигурни да је вентилатор заштићен од прашине и прскања воде у окружењу ваше радионице.

6. Потрошња енергије и дугорочни трошкови одржавања.

Дизајн радног кола има огроман утицај на трошкове рада. Модерна високоефикасна радна кола могу смањити потрошњу енергије до 25% у поређењу са старијим моделима. За системе који раде 24/7, вреди инвестирати у ЕЦ драјвер са променљивом фреквенцијом. Почетни трошак вентилатора са променљивом брзином се брзо исплати у смањеним рачунима за струју и застојима у одржавању. Циљ је одабрати центрифугални вентилатор са топлим ваздухом који ће годинама бити поуздан и исплатив, а не само најјефтинији данас.

Стварни случај рада: Позадина пројекта за замену вентилатора производне линије за сушење хране и погрешан почетни избор

Фабрика за сушење воћа и поврћа у Ђангсуу је водила затворени тунел за сушење топлог ваздуха. Средња температура је била 165 ℃, али су користили генерички високотемпературни вентилатор уместо правилно специфицираног центрифугалног вентилатора. После само два месеца рада, радно коло се искривило од топлоте, па је ефикасност циркулације смањена за 40%. Резултат су били неравномерно осушени производи, чести аларми за прегревање мотора и принудно гашење сваких седам дана ради одржавања. Ово је осакатило њихов производни капацитет.

Исправна шема избора

Након анализе услова на локацији – дужине канала, константне температуре од 165 ℃ и потребне запремине циркулације од 820 м³/х – инжењери су препоручили прилагођено решење. Уградили су топлотно изоловани центрифугални вентилатор са врелим ваздухом са мотором класе Х, ротором од легуре закривљеног уназад и интегрисаним ваздушним хлађењем. Оно што је најважније, јединица је била димензионисана тако да одговара постојећем отиску, тако да фабрика није морала да модификује своју производну линију. Била је то права плуг-анд-плаи замена.

Резултат рада на лицу места

Разлика је била тренутна. Уједначеност циркулације топлог ваздуха је у потпуности обновљена, а стопа дефекта производа је пала са 12% на само 1,2%. Нови вентилатор је радио непрекидно 12 месеци без иједног квара или гашења ради одржавања. Фабрика је уштедела преко 18.000 долара годишње у трошковима одржавања и смањила губитке производа. Овај случај јасно показује како правилно усклађени центрифугални вентилатор са топлим ваздухом решава проблеме ниске ефикасности и кратког века трајања узрокованих коришћењем неусклађених дуваљки у апликацијама на средњим температурама.

Уобичајене грешке при избору које треба избегавати

1. Конфузни вентилатори са центрифугалним вентилаторима: Дуваљке су дизајниране за мале запремине ваздуха под високим притиском, док центрифугални вентилатори на високој температури су одлични у покретању великих количина топлог ваздуха. Они нису заменљиви.

2. Игнорисање топлотне изолације: Многи купци се фокусирају само на материјал кућишта и заборављају на топлотни штит мотора, што доводи до прераног квара.

3. Не узимајући у обзир старење система: Ако не додате додатну маргину статичког притиска за старије, потенцијално зачепљене канале, нећете имати довољан проток ваздуха низ линију.

4. Одабир мотора ниског квалитета: Сечење углова на класи изолације мотора је сигуран начин за решавање честих проблема прегревања на дуге стазе.

Коначни закључак

Одабир правог високотемпературног центрифугалног вентилатора није само одабир снаге или величине. Ради се о прилагођавању вентилатора вашим специфичним условима: средњој температури, отпорности канала, материјалима и радном окружењу. Стандардне линије за сушење на средњим температурама могу користити конвенционалне прилагођене јединице, док пећи на високим температурама или корозивна окружења захтевају решења од нерђајућег челика за тешке услове рада. Узимање времена за проверу параметара и одабир правог модела ће максимизирати радни век и радну ефикасност опреме и ефективно смањити додатне трошкове које доноси замена опреме и заустављање производње.
