Како одабрати прави вентилатор за промену котла за индустријске примене

Одабир исправног система вентилатора је једна од најважнијих одлука при пројектовању или надоградњи индустријског котла. Промајни вентилатор одговарајуће величине може значајно побољшати ефикасност сагоревања, одржати стабилан притисак у пећи, смањити потрошњу горива и продужити век трајања котловске опреме. Међутим, избор погрешног модела вентилатора може довести до недовољне промаје, прекомерне потрошње енергије, проблема са вибрацијама и честих проблема са одржавањем.

Многи индустријски корисници се током куповине фокусирају само на капацитет вентилатора и снагу мотора, али поуздан процес одабира захтева дубље разумевање услова рада, отпорности система, карактеристика гаса и будућих захтева производње.

1. Разумети улогу вентилатора промаје изазваног котлом

На излазној страни котловског система инсталиран је вентилатор индуковане промаје ради уклањања гасова сагоревања и стварања негативног притиска унутар пећи. За разлику од вентилатора са принудном струјом који снабдевају ваздух за сагоревање, вентилатор индуковане промаје котлом контролише проток издувних гасова и обезбеђује да се димни гас несметано креће кроз колекторе прашине, економајзере и димњаке.

У индустријским применама као што су електране, хемијске фабрике, челичане и енергетски пројекти из биомасе, вентилатор мора да ради непрекидно под високим температурама и понекад корозивним условима. Због тога је одабир одговарајућег дизајна вентилатора критичан за постизање стабилног рада котла.

Пре него што изаберу вентилатор за промену котла, инжењери би требало да анализирају неколико кључних параметара, укључујући потребну запремину протока ваздуха, укупан притисак, температуру гаса, концентрацију прашине, окружење уградње и радне сате.

2. Израчунајте потребан проток ваздуха и притисак

Први корак у избору вентилатора је одређивање стварне потребе за протоком ваздуха у систему котла. Захтеви за проток ваздуха зависе од капацитета котла, врсте горива, ефикасности сагоревања и односа вишка ваздуха.

На пример, индустријски парни котао од 50 тона на сат који сагорева угаљ може захтевати много већи капацитет издувних гасова у поређењу са котлом на природни гас исте снаге јер сагоревање угља производи већу запремину димних гасова и више честица прашине.

Захтев за притиском је подједнако важан. Вентилатор промаје изазваног котлом мора да превазиђе отпор:

Котловске пећи и конвекцијске секције

Сакупљачи прашине или врећасти филтери

Предгрејачи ваздуха

Системи канала

Губици притиска у димњаку

Честа грешка је одабир вентилатора само према снази котла без израчунавања комплетног отпора система. Ово често резултира вентилатором који не може да одржи стабилан притисак у пећи.

Практичан приступ је израчунавање потребног притиска са сигурносном маргином од око 10%–15% за руковање будућим радним променама.

3. Размотрите карактеристике димних гасова

Различита горива стварају различите услове рада за вентилатор са индукованом промајом. Котлови на угаљ обично производе високотемпературни димни гас који садржи честице пепела, док котлови на биомасу могу стварати лепљиву прашину и влагу.

За пројекат електране на биомасу у југоисточној Азији, оригинални издувни систем је доживео често хабање лопатица вентилатора након само неколико месеци рада. Разлог је тај што је одабрани вентилатор дизајниран за апликације са чистим гасом, а не за окружења са високом прашином.

Након што је замењен специјално дизајнираним вентилатором за промену котла са лопатицама отпорним на хабање и ојачаном структуром кућишта, циклус одржавања се повећао са неколико месеци на више од годину дана.

Овај случај показује да су избор материјала вентилатора и конструкцијски дизајн једнако важни као и капацитет протока ваздуха.

4. Изаберите тачан дизајн и материјал вентилатора

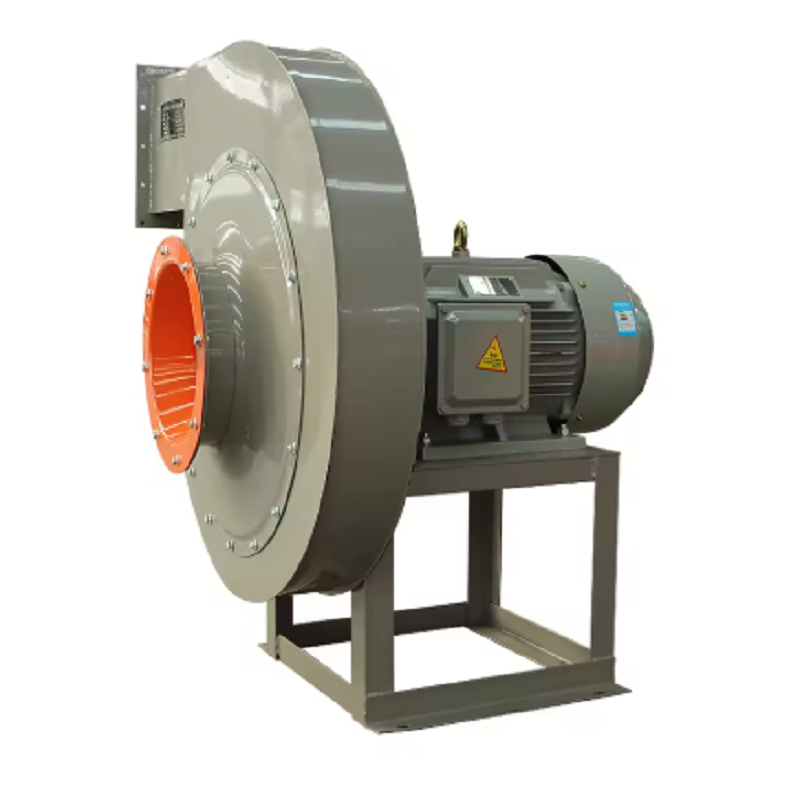

Вентилатори индустријских котлова су обично центрифугални вентилатори јер могу да обезбеде висок притисак и стабилан проток ваздуха у захтевним условима.

Приликом одабира вентилатора за промену котла, потребно је размотрити неколико фактора дизајна:

Бладе Десигн

Уназад закривљене оштрице се обично користе јер нуде високу ефикасност и стабилне перформансе. Закривљени дизајни могу да обезбеде већи проток ваздуха, али обично троше више енергије.

Избор материјала

За апликације на високим температурама, произвођачи могу користити челик отпоран на топлоту или ојачани угљенични челик. Ако димни гас садржи корозивне компоненте, може бити потребна додатна површинска обрада или специјалне легуре.

Заштита од хабања

За котлове који сагоревају угаљ, биомасу или отпадне материјале, премази отпорни на хабање на лопатицама и улазним површинама могу значајно смањити време застоја.

Избор праве структуре на основу стварних услова рада може помоћи да се избегну непотребни трошкови замене.

5. Анализа енергетске ефикасности и оперативних трошкова

Потрошња енергије је још један важан фактор при избору вентилатора. Пошто индустријски котлови често раде 8.000 сати или више годишње, чак и мала побољшања ефикасности могу створити значајне уштеде.

На пример, производно постројење које користи котловски систем од 10 МВ надоградило је свој стари вентилатор са фиксном брзином на високоефикасни вентилатор за промену котла који је опремљен са контролом фреквентног погона (ВФД).

Пре надоградње:

Снага мотора вентилатора: 315 кВ

Годишње време рада: 7.500 сати

Чести губици подешавања због рада са фиксном брзином

Након надоградње:

Снага вентилатора се аутоматски подешава према оптерећењу котла

Потрошња електричне енергије смањена за око 20%

Притисак у пећи је постао стабилнији

Инвестициони трошак је надокнађен у року од неколико година кроз смањење трошкова електричне енергије.

6. Проверите поузданост вентилатора и захтеве за одржавање

Висококвалитетни вентилатор не само да треба да обезбеди добре перформансе када је нов, већ и да одржава стабилан рад током много година.

Пре куповине вентилатора за промену котла, индустријски корисници треба да провере:

Врста лежаја и радни век

Дизајн контроле вибрација

Прецизност балансирања сечива

Чврстоћа кућишта

Доступност резервних делова

Техничка подршка произвођача

Редовно одржавање треба да обухвати праћење вибрација, проверу подмазивања лежајева, проверу површине сечива и тестирање стања мотора.

Многи неочекивани кварови нису узроковани лошим квалитетом вентилатора већ неправилним одржавањем.

7. Пример стварног пројекта: Надоградња вентилатора котла у хемијској фабрици

Фабрика за хемијску производњу која ради са котлом од 75 тона на сат суочила се са неколико проблема, укључујући нестабилан притисак у пећи, високу потрошњу електричне енергије и честе вибрације вентилатора.

Оригинални вентилатор није имао довољан притисак јер је додата додатна опрема за филтрирање након инсталације, повећавајући отпор система.

Инжењерски тим је извршио комплетну анализу система и одабрао нови вентилатор за промену котла са:

Могућност већег притиска

Побољшан аеродинамички дизајн сечива

Управљање променљивом фреквенцијом

Ојачана структура отпорна на вибрације

Након уградње, котловски систем је постигао:

Стабилнији негативни притисак у пећи

Смањени нивои вибрација вентилатора

Мања годишња потрошња електричне енергије

Дужи интервали одржавања

Овај пројекат показује да избор вентилатора увек треба да узме у обзир цео систем котла, а не да мења опрему само на основу претходних спецификација.

8. Коначна контролна листа пре куповине вентилатора за промену котла

Пре доношења коначне одлуке, индустријски купци треба да потврде следеће тачке:

Да ли су потребни проток ваздуха и притисак тачно израчунати?

Да ли је вентилатор погодан за врсту горива и услове димних гасова?

Да ли материјал може да издржи захтеве температуре и корозије?

Да ли је снага мотора оптимизована за дуготрајан рад?

Да ли произвођач обезбеђује техничке цртеже и податке о перформансама?

Да ли су доступни резервни делови и постпродајне услуге?

Пажљиво одабран вентилатор за промену котла може побољшати ефикасност котла, смањити оперативне трошкове и обезбедити поуздане перформансе током животног циклуса опреме. За индустријске пројекте котлова, најбоље решење није увек највећи вентилатор или најснажнији мотор. Прави избор је вентилатор који одговара стварним условима рада, обезбеђује стабилан проток ваздуха и доноси дугорочне економске предности.
